Сравнительный анализ систем дорожных знаков: принципы, восприятие и применение в проектировании дорожной инфраструктуры
Руководство для инженеров‑проектировщиков
Компания «Индустрия Света» — производство светофоров, светосигнального оборудования и решений для дорожной безопасности. Поставка по России и странам СНГ. Подробнее о продукции — на сайте https://svetoforoff.ru/
Введение
Дорожные знаки — ключевой элемент системы организации дорожного движения (ОДД), обеспечивающий однозначную коммуникацию между инфраструктурой и всеми участниками движения: водителями, велосипедистами, пешеходами, в том числе детьми и лицами с ограниченными возможностями восприятия. Для инженеров‑проектировщиков важно не просто следовать нормативам размещения знаков, а понимать, как тип системы (символьная, текстовая, смешанная) влияет на время реакции, вероятность ошибочной интерпретации и, как следствие, на уровень аварийности.
Настоящее руководство систематизирует существующие мировые системы дорожных знаков, анализирует их с точки зрения эргономики восприятия, приводит сравнительные параметры и даёт рекомендации по проектированию элементов ОДД с учётом особенностей восприятия разных групп пользователей. Материал ориентирован на специалистов, формирующих технические задания на обустройство дорог, перекрёстков, зон вблизи образовательных учреждений и транспортных узлов.
Классификация систем дорожных знаков и их характеристики
| Система | Принцип подачи информации | Примеры стран | Преимущества | Недостатки |
|---|---|---|---|---|
| Символьная | Только пиктограммы/символы без текста | Россия, большинство стран Европы, Япония | Быстрое распознавание при знании символа; универсальность для разных языков; компактность | Риск ошибочной интерпретации при незнании символа; сложность для детей и лиц с когнитивными особенностями |
| Текстовая | Только текст (надписи) | США (в ряде случаев), Новая Зеландия, Австралия | Максимальная однозначность; не требует знания условных обозначений | Длительное время чтения; зависимость от грамотности и скорости чтения; плохая читаемость на высокой скорости |
| Смешанная | Комбинация символа и текста | Великобритания, ряд стран Азии и Южной Америки | Баланс скорости восприятия и однозначности; адаптация под разные группы пользователей | Увеличенный размер знака; риск перегрузки информацией; возможные конфликты между символом и текстом |
Эргономика восприятия: перевод поведенческих факторов в инженерные параметры
Для проектировщиков критически важно учитывать время, необходимое для распознавания знака и принятия решения:
- Символ, знакомый пользователю: распознаётся за 0,3–0,6 с.
- Неизвестный символ: время анализа возрастает до 1,5–3,0 с, что при скорости 60 км/ч соответствует 25–50 м пути — часто это критическая дистанция.
- Текстовый знак: требует 1,0–2,0 с на прочтение и осмысление; на скорости 60 км/ч — 17–33 м.
- Смешанный знак: среднее время реакции — 0,8–1,2 с за счёт дублирования информации.
Расчёт безопасной дистанции установки знаков:
L=V⋅tреакции+SторможенияL = V \cdot t_{\text{реакции}} + S_{\text{торможения}}L=V⋅tреакции+Sторможения,
где VVV — расчётная скорость (м/с), tреакцииt_{\text{реакции}}tреакции — время на распознавание и принятие решения (с), SторможенияS_{\text{торможения}}Sторможения — тормозной путь (м).
Пример: при V=16,7V = 16,7V=16,7 м/с (60 км/ч), t=1,5t = 1,5t=1,5 с (неизвестный символ), S=30S = 30S=30 м, получаем L=16,7⋅1,5+30=55L = 16,7 \cdot 1,5 + 30 = 55L=16,7⋅1,5+30=55 м. Это минимальное расстояние установки знака в городской зоне.
Анализ проблемных случаев и проектных рисков
1. Схожие символы и риск ошибочной интерпретации
Пример из российской практики: знаки 4.6 «Ограничение минимальной скорости» и 6.2 «Рекомендуемая скорость» визуально близки, что повышает риск ошибки даже у опытных водителей.
Проектные меры:
- Дублирование информации. В зонах с высокой долей транзитного и неопытного трафика (подъезды к городам, туристические маршруты) целесообразно применять смешанную систему: символ + текстовая расшифровка на отдельной табличке.
- Контрастность и масштабирование. Увеличение размера символа на 20–30 % и применение световозвращающих плёнок класса III (по ГОСТ Р 52290‑2004) улучшает распознавание на дистанции.
- Предварительное информирование. Установка знака «Внимание: впереди ограничение минимальной скорости» за 150–300 м в городе и 500–700 м вне города.

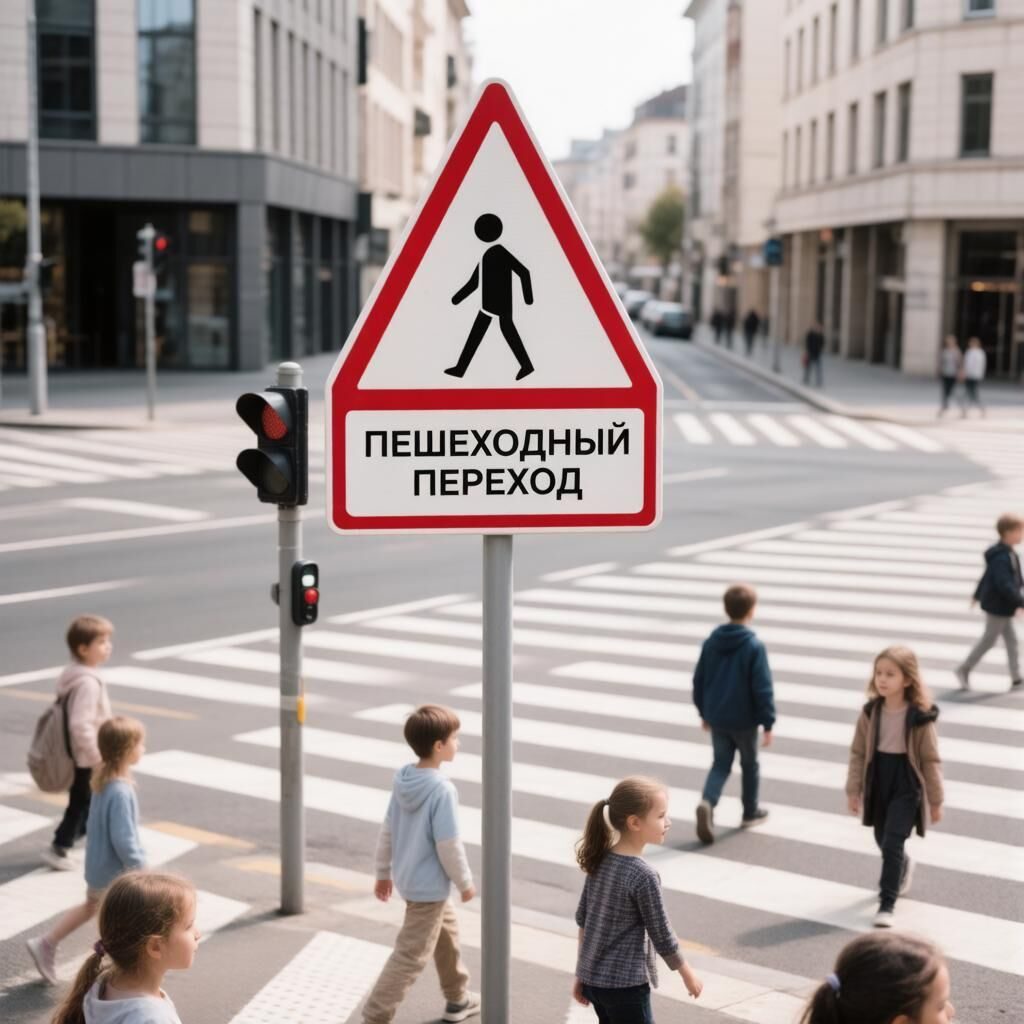

2. Знаки для пешеходов и детей
Пешеходы, особенно дети, не изучают ПДД системно. Для них символьные знаки — основной канал информации. Однако сложность символов снижает эффективность.
Проектные решения:
- Упрощённые пиктограммы без мелких деталей; высота символа — не менее 300 мм для восприятия с расстояния 50 м.
- Цветовое кодирование: красный — запрет, зелёный — разрешение, жёлтый — внимание.
- Тактильные элементы на информационных стендах для маломобильных групп.
- Интеграция с автогородками для обучения на макетах реальных знаков.
Компания «Индустрия Света» производит дорожные знаки и светосигнальные комплексы, адаптированные для восприятия детьми и маломобильными группами. Подробнее — на https://svetoforoff.ru/.
3. Международные различия и транзитный трафик
Для дорог с высокой долей иностранных водителей (федеральные трассы, подъезды к аэропортам, пограничные зоны) символьная система может быть недостаточной.
Рекомендации:
- применять смешанную систему на ключевых направлениях;
- использовать универсальные пиктограммы, соответствующие Венской конвенции о дорожных знаках и сигналах;
- предусматривать информационные табло с мультиязычными подсказками.
Нормативная база и требования к проектированию
| Документ | Область применения | Связь с выбором типа знака |
|---|---|---|
| Венская конвенция о дорожных знаках и сигналах (1968) | Международные стандарты знаков | Определяет базовые принципы символьных систем и унификации обозначений |
| ГОСТ Р 52289‑2019 | Применение знаков, светофоров, разметки в РФ | Регламентирует размещение, видимость, дублирование и высоту установки |
| ГОСТ 32945‑2014 | Технические требования к знакам | Нормирует световозвращение, цветостойкость, устойчивость к климатическим воздействиям |
| СП 42.13330.2016 | Планировка и застройка населённых пунктов | Требования к размещению знаков вблизи школ, детских садов, остановок |
| ТР ТС 014/2011 | Безопасность автомобильных дорог | Общие требования к элементам обустройства, включая видимость и долговечность |
Практические рекомендации для инженеров‑проектировщиков
- Проводить анализ состава трафика. Учитывать долю транзитных, иностранных, неопытных водителей, пешеходов и детей.
- Выбирать тип знака исходя из сценария. В жилых зонах и вблизи школ — упрощённые символы с высокой контрастностью; на магистралях с транзитным трафиком — смешанная система.
- Рассчитывать дистанцию установки. Исходя из расчётной скорости и времени реакции на тип знака.
- Предусматривать дублирование. На сложных участках — знак + информационное табло + разметка.
- Учитывать сезонные и климатические факторы. Снег, наледь, туман снижают контрастность — закладывать дополнительные резервы по световозвращению и высоте установки.
- Интегрировать с АСУДД. Динамические табло могут временно дублировать значения знаков при изменении режима движения.
- Тестировать восприятие. На макетах и в автогородках проверять, насколько быстро и однозначно разные группы пользователей распознают знаки.
Пример проектного решения
Задача: обустроить въезд в город с федеральной трассы, где ожидается высокая доля транзитных и иностранных водителей, а также интенсивный пешеходный трафик вблизи школы.
Решение:
- установить знак 5.3 «Дорога для автомобилей» в смешанном исполнении: пиктограмма + текстовая табличка «Только автомобили, автобусы, мотоциклы»;
- разместить предварительный знак за 500 м с пояснением;
- вблизи школы — упрощённый символ «Пешеходный переход» увеличенного размера (высота символа 400 мм) с жёлтым фоном и световозвращением класса III;
- добавить информационное табло с пиктограммой и текстом «Переход. Уступи дорогу пешеходам»;
- обеспечить освещённость зоны перехода не менее 30 лк и контрастную разметку «зебра» с жёлтым фоном.
Заключение
Выбор системы дорожных знаков — не формальность, а важный инженерный параметр, влияющий на безопасность, пропускную способность и предсказуемость поведения участников движения. Символьная система эффективна при высокой узнаваемости знаков, текстовая — при необходимости максимальной однозначности, смешанная — в сложных сценариях с разнородным трафиком.
Задача проектировщика — не просто следовать нормативам, а адаптировать систему знаков под реальные условия: состав трафика, скорость движения, уровень подготовки пользователей и климатические особенности. Грамотное проектирование, основанное на эргономике восприятия и нормативных требованиях, позволяет минимизировать ошибки и повысить общую безопасность дорожного движения.
